armature de 10x13mm EMI Foam Gasket Plating Conductive

IEM, GARNITURE de SMF, récupération de WHL 10*13*10MMelastic, production d'électricité



Produit





Taille : W*H*L : 10*13*10MM



Aperçu

• L'IEM de SMT protégeant la garniture est une protection fondante qui atténue le bruit électromagnétique produit à l'intérieur des appareils électroniques et protège le circuit contre les montées subites électriques.

• La soudure de ré-écoulement est possible jusqu'à 260℃ à l'aide du matériel avec l'excellente résistance thermique.

• Emballé avec la bande de bobine pour permettre le support extérieur automatique.
• Peut être employé en tant qu'une garniture de commutateur de contact, une garniture de capteur de contact, etc.

Caractéristiques

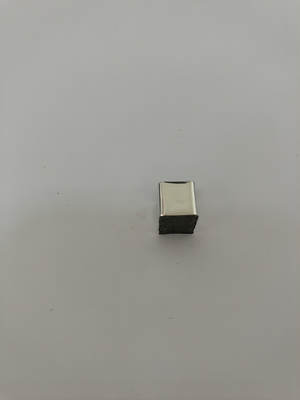

• Forme stable de cube, doux et élastique utilisant un noyau d'éponge.
  - Construit en un grand choix de tailles comparées aux contacts de terre de silicone ou en métal
  - Ni plié ni cassé comme une bande de doigt
  - Aucune crainte de durcir ou de produire du siloxane comme le type de silicone-noyau
  - Le matériel mou d'éponge ne plie pas la carte PCB ni ne déforme pas le dispositif
• Excellente conductivité électrique et basse résistance extérieure
• L'excellente résilience avec la dureté réglable, libèrent du problème coudé ou cassé
• SMT (support de surface) disponible et soudure manuelle compatible
• RoHS conforme, UL94V-0, halogène libre

Détails

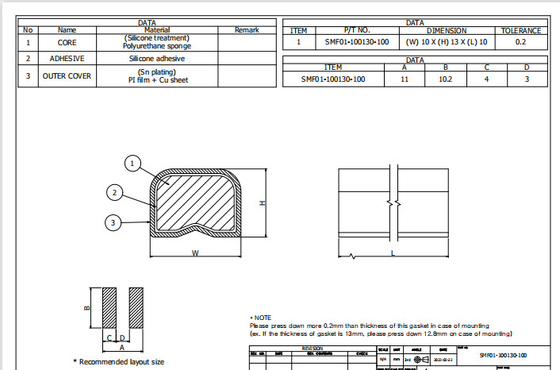

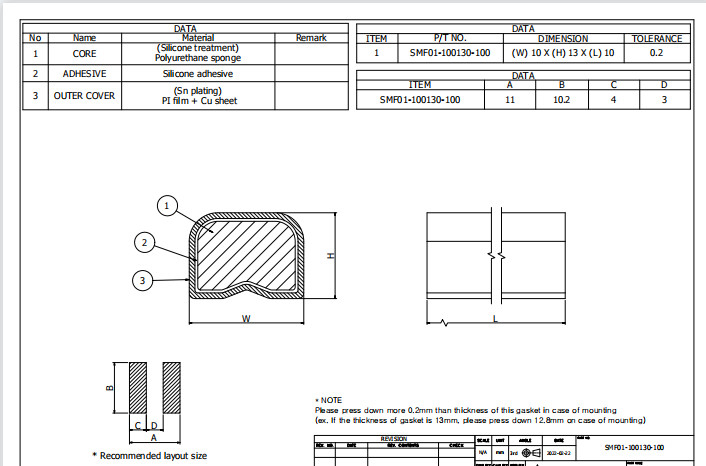

Spécifications

Applications



Au sol et EMI Shielding de carte PCB





• La garniture de SMT est employée pour l'IEM protégeant et fondant en l'attachant à la carte PCB du module d'affichage à cristaux liquides. Plusieurs morceaux de garniture de SMT sont employés sur la carte PCB pour maximiser l'IEM protégeant et fondant l'efficacité. Leurs positions sur la carte PCB sont reflétées dans la phase de conception de circuit de carte PCB.

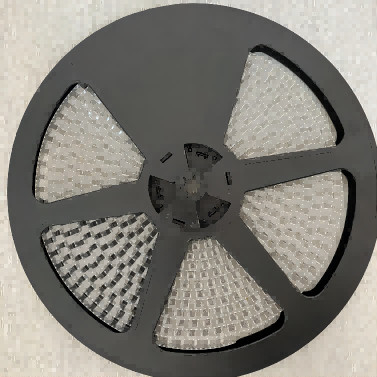

• Prévu en paquets de carrière dactylographiés par bobine appropriés SMT.



Garniture de capteur de contact/garniture commutateur de contact







• Fonctions de garniture de capteur de contact (garniture de commutateur de contact) comme panneau d'affichage d'électrode et carte PCB se reliants suivre la méthode d'entrée en contact électrostatique. Il convient aux commutateurs de contact des appareils ménagers et des dispositifs industriels.
• La garniture de SMF est installée avec le support extérieur automatique tandis que la méthode de tige de contact et de contact de ressort exigent la soudure manuelle.
• L'économie est prévue en remplaçant la méthode chère de grille de contact.
• Cette garniture ne soumet pas à une contrainte PCB/Panel dû à son élasticité et a la résistance à la corrosion élevée.



TERMES DE GARANTIE ET DE POINT OCCUPÉ DANS LA GARDE

• 1) Gardez le produit à la température ambiante et à l'humidité. (25±10℃, moins de 75%)
• 2) Évitez le contact avec de l'air et humidité quand a gardé des produits.
• 3) Évitez la lumière directe du soleil et aucun flammables quand a gardé des produits.
• 4) Gardez-le pour empêcher des dommages à l'aspect et à la forme.
• 5) Faites attention à ne pas être une haute température, environnement de haut-humidité après ouverture du produit.
• 6) Faites attention à ne pas entrer en contact avec le produit chimique et les matières organiques.
• 7) Ne touchez pas le produit avec les mains nues.
• 8) La période de garantie du produit est de 6 mois après la livraison.

DÉCISION



1) E-SONG EMC Cie., Ltd (partie « B » en tant que ci-dessous) joint le rapport d'inspection une fois transporté.

2) Un sort est pour l'une livraison d'un modèle en principe.

3) Le passage et échouer la détermination du sort est appliqué par « la liste de contrôle de échantillonnage d'OIN 2859-1 de KS Q ».

4) Le niveau d'inspection et les nqa sont déterminés d'un commun accord. (Norme : G-II, 0,65)

5) Si DEVIALET (partie « A » en tant que ci-dessous) pour passer l'inspection d'importation, « A » informe « B » de la nonconformité.

Puis, « B » devrait informer les mesures d'amélioration à « A » d'ici 5 jours.

6) Le sort échoué devrait être retourné mais il est disponible d'accepter les produits choisis selon des circonstances.

7) En cas de toutes les autres situations inattendues, il doit être résolu d'un commun accord.



NORME DE EMBALLAGE GÉNÉRALE



1) Marquez le bord.

2) La boîte de carton contient une quantité appropriée de cylindres de SMF.

3) Complétez le plastique sur la couverture arrière d'amortir le matériel.

4) La boîte est scellée avec la bande d'OPP, de type h, et la boîte est marquée comme disponible.

5) Méthode de empaquetage (suivant les indications de la figure)
